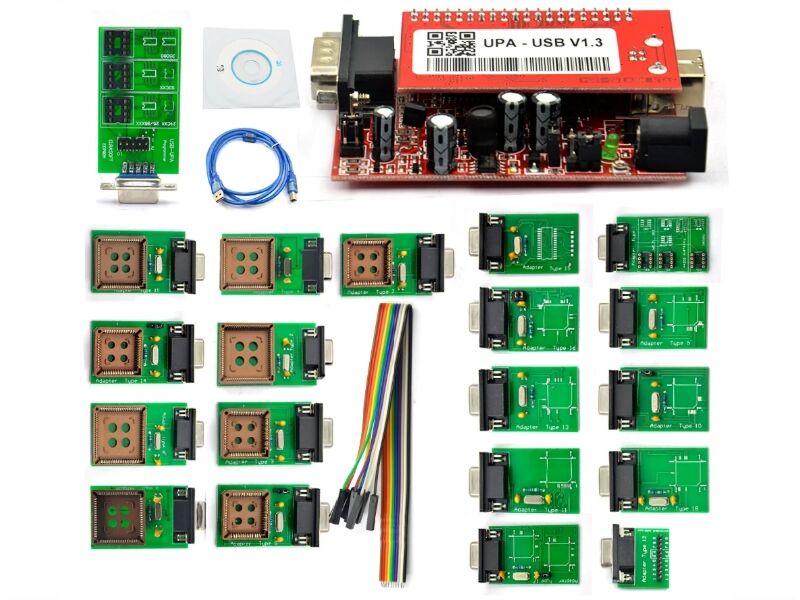

UPA USB Programmer V1.3, full adapter set

UPA USB Programmer V1.3, full adapter set

UPA USB Programmeur Beschrijving:
Nieuwe UPA-usb is de volledige set met alle adapters, het belangrijkste apparaat kan rechtstreeks worden aangesloten op de e Elrasoft.com UUSP(UPA-USB seriële programmeur) of door een optionele DB9 mannelijke/vrouwelijke 1:1 verlengkabel. Het is uitgerust met een 40pin ZIF-Socket voor alle smalle en brede DIP / DIL-apparaten en met een 16-pins SOIC ZIF (150mil, smal) Socket om de meest gebruikte apparaten te bedekken.

Apparaat configuratie gebeurt via speciale config-toetsen die het werk handig en veilig maken in vergelijking met bedrading allemaal handmatig.

Extra pakketten kunnen worden gedekt door algemeen verkrijgbare adapters die zijn aangesloten op de 40-pins ZIF-aansluiting.

Het hoofdapparaat bevat verder een 10-pins ISP-connector waar de meegeleverde ISP-adapters kunnen worden aangesloten met behulp van een standaard 1:1 flat ribbon kabel (inbegrepen). De meegeleverde ISP-adapters van PLCC moeten direct over de gesoldeerde chip van het doelapparaat worden geplaatst, waardoor het werk handig en veilig is in vergelijking met solderen of het gebruik van clips die allemaal handmatig zijn aangesloten.

EEproms:
Sluit het moederbord rechtstreeks aan op de UPA-programmeur of met behulp van een mannelijke/vrouwelijke DB9 verlengkabel (1:1). Steek de juiste config-toets in de sleuf van het moederbord en begin met programmeren Via de ZIF-of SOIC-socket. U kunt ook de meegeleverde DIL naar 10pin Flat-ribbon header gebruiken, deze in de ZIF-socket plaatsen en een SOIC-clip of klemmen aansluiten voor ISP-gebruik vanaf Daar.

Motorola MCU's:
Kies de adapter die u wilt gebruiken, bevestig de platte kabel aan de adapter (PIN1 staat altijd aangegeven, zowel op de kabel als op de adapter) en ook naar de 10pin ISP-connector van het moederbord. Selecteer de VCC-voedingsbron door de jumper op het moederbord naast de ISP-connector (op = doel geleverd vanuit upa, Off = target kreeg eigen voorraad). Schuif de adapter over de gesoldeerde PLCC MCU op de doel-PCB.(Geen solderen, geen pinout-beoordeling, geen pin-telling, bespaart veel tijd en gedoe en laten we u uw werk sneller, nauwkeurig en gemakkelijker maken)

STMicroelectronics ST62:
ST6240, ST6245, ST6249

NSC CR16:
CR16HCS5(9), CR16MCS5(9), CR16MES5(9), CR16MFS5(9), CR16MCT5/9, CR16HCT5/9

Motorola HC05: MC68HC05B6, MC68HC05B8, MC68HC05B16, MC68HC705B16, MC68HC05B32, MC68HC05E6, MC68HC705E6, MC68HC05H12, MC68HC05L28, MC68HC05P3, MC68X705P3 *, MC68

Motorola HC08: MC68HC08AS20, MC68HC08AS32, MC68HC08AS60, MC68HC08AZ32, MC68HC(9)08AZ32A, MC68HC908AZ60, MC68HC908AZ60A

Motorola HC11: MC68HC11A1, MC68HC11A8, MC68HC11E9, MC68HC11EA9, MC68HC11E20, MC68HC11F1, MC68HC11K4, MC68HC11KA2, MC68HC11KA4, MC68HC11KG4, MC68PH682, 11P682

Motorola HC12: MC68HC912B32, MC68HC912BE32, MC68HC912D60, MC68HC912D60A, MC68HC912DC128A, MC68HC912DG128, MC68HC912DG128A

Motorola HCS12: MC9S12D64, MC9S12A128, MC9S12DG128, MC9S12DG256, MC9S12H128, MC9S12H256

Atmel 8051 Architectuur:
AT89S51, AT89S52, AT89S53, AT89S8252, AT89S8253

Atmel AVR 8-bits risico: AT90S1200, AT90S2313, AT90S2323, AT90S2333, AT90S2343, AT90S4433, AT90S4434, AT90S8515, AT90S8535, ATmega8, ATmega16, ATmega161, ATmega164, ATmega323, ATmega323, ATmega103, ATmega128, ATtiny12, ATtiny15, ATtiny2313

Microchip PIC12:
PIC12F508, PIC12F509, PIC12F629, PIC12F675

Microchip PIC16:
PIC16F627(A), PIC16F628(A), PIC16F648A, PIC16F72, PIC16F73, PIC16F74, PIC16F76, PIC16F77, PIC16F818, PIC16F819, PIC16F83, PIC16F84(A), PIC16F870, PIC16F872, PIC16F873(A), PIC16F874(A), PIC16F876(A), PIC16F877(A)

EEPROMs I2C:
24C01, 24C02, 24C04, 24C08, 24C16, 24C32, 24C64, 24C65, 24C128, 24C256, 24C512, 85C72, 85C82, 85C92, BAW574252, GRM-003, GRM-004, GRM-005, KKZ-06F, MCM2814, PCA8581, PCF8581, PCF8582, PCF8594, PCF8598, PCF85102, PCF85116, SDA2516, SDA2526, SDA2546, X24C00, X24C01

EEPROMs Microdraad:
7002, 93C06, 93C14, 93C46, 93C56, 93C57, 93C66, 93C76, 93C86, 93S46, 93S56, 93S66, GRN-001, GRO-002, KKZ-01, S220, S2914, ST61907, XLS93C46

EEPROMs SPI:
M35080, 25C010, 25C020, 25C040, 25C080, 25C128, 25C160, 25C256, 25C320, 25C640, M25P05, M25P10, M25P20, M25P40, M25P80, ST95010, ST95020, ST95040, ST95080, ST95160, ST95320, ST95640, ST95P02, ST95P04, ST95P08, X5043, X5045

EEPROMs Diversen:
CXK1011, CXK1012, CXK1013, M6M80011, M6M80021, M6M80041, SDE2506, TC89101, TC89102

Pakket bevat:
- Hoofdeenheid
- USB-kabel
- CD
- 5pin kabel
- Adapter Type1 Per eprom I2C,SPI, Microware e M35080
- Adapter Type2 Motorola MC68HC11P2 + MC68HC11PH8-PLCC84
- Adapter Type3 Motorola MC68HC08AS-PLCC52
- Adapter Type4 Motorola MC68HC11KA2/4 + MC68HC11KS-PLCC68
- Adapter Type5 Motorola MC68HC(9)08-QFP64
- Adapter Type6 Motorola MC68HC11F1-PLCC68
- Adapter Type7 Motorola MC68HC05H12-PLCC52
- Adapter Type8 Motorola MC68HC11K-PLCC84
- Adapter Type9 Motorola MC68HC11A8/E1/E9/E20 + MC68HC11EA9-PLCC52
- Adapter Type10 Motorola MC68HC11KA2/4 + MC68HC11PA8-QFP64
- Adapter Type11 Motorola MC68HC11K-QFP80
- Adapter Type12 Uitgebreid adres
- Adapter Type13 Motorola MC68HC11A8/E1/E9/E20-QFP64
- Adapter Type14 Motorola MC68HC05B4/B6/B8/B16/B32 + MC68HC705B16/B32-PLCC52
- Adapter Type15 Motorola MC68HC(7)05E6-SOIC28
- Adapter Type16 Motorola MC68HC05B4/B6/B8/B16/B32 + MC68HC(7)05X16/X32-QFP64
- Adapter Type17 Motorola MC68HC(9)12B32-MC68HC(9)12D60(A)-QFP80
- Adapter Type18 Motorola MC68HC11F1-QFP80
- Adapter Type19 Motorola MC68HC11L6-PLCC68
